OpenCV的canny图像背景透明化

作者:Carl Zhang | 更新时间:2017-07-02 | 分类:科技

毕业设计的时候做的项目是OpenCV图像处理,所以现在对图像处理产生了浓厚的兴趣,于是准备自己做个小项目。

软件:Visual Studio 2017,OpenCV v2.4.13。语言:C++。

这个项目有一步需要将两幅图片贴合,上层的图片需要经过边缘检测,然后去掉背景色,只保留边缘线条。举个例子,比如本站的logo:

初始logo

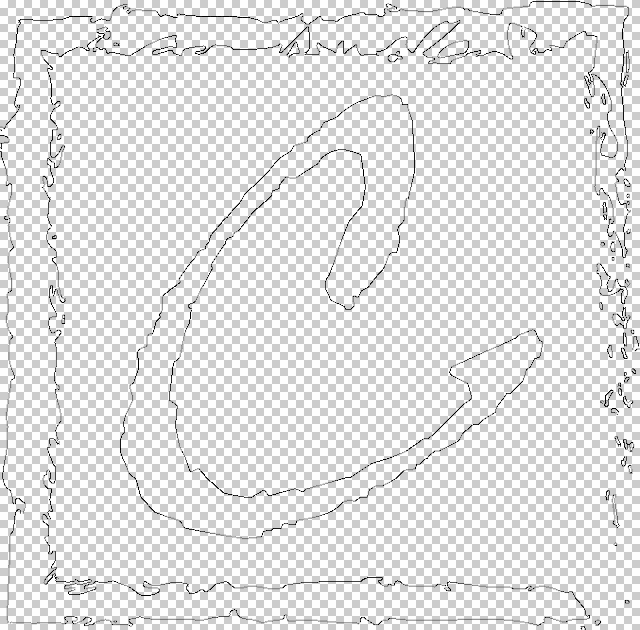

需要的结果:(网格在这里表示背景是透明的,一般用过PS的同学都懂。)

logo

但是网上基本上搜不到如何解决,于是我自己想了一个方法,代码如下,解释在后面:

其中反色的代码借鉴于:opencv二值图反色处理 - Bery的专栏 - 博客频道 - CSDN.NET。目的是为了把二值化以后的边缘检测结果图,白色变黑色,黑色变白色,因为我只要边缘的线条就可以了。

挑几行语句来分析一下:

1. “cv::Canny(image, image_canny, lowThreshold, lowThreshold*ratio, kernel_size);”,这句代码是获取图像的边缘,具体请查看:Canny 边缘检测 — OpenCV 2.3.2 documentation

2. “cv::cvtColor(image_canny, image_canny, CV_GRAY2BGRA);”,这句代码用于把原先的单通道图像转换为带alpha通道的四通道图像。

3.

这个循环相当于一个遍历,检测图片中所有的像素点。虽然说这个图变成了三通道,但实际上还是黑白图像,因此,每个像素点的三个通道的数值还是只有0或者255两种可能,所以设置一个阙值,如果该点r, g, b三个数值均大于200,则这个点认定为白色,把这个点的alpha值设置为0,即该点透明。整个循环结束以后,所有的白色点就变成了透明色。

最终效果图:(利用 cv::imwrite 函数生成的png图像)

logo

(本文为作者原创。转载请注明:转自carlzhang.net
